CNC-Fräsarbeiten an Ihren Teilen: Planfräsen
Rohteile nur noch bearbeiten lassen? Mit dem Beistell-Check stellen Sie zusammen, was wir dafür von Ihnen brauchen; ob und zu welchen Bedingungen wir Ihre Teile annehmen, klären wir je Anfrage.
Auf einen Blick
| Rohteile | Guss, Schweißteil, Profil oder Zuschnitt – Annahme je Anfrage |
|---|---|
| Arbeitsgänge | Planfräsen, Nuten, Taschen, Bohren, Gewinde |
| Profile | bis 8 m in einer Aufspannung |
| Werkstoff | Aluminium; andere Werkstoffe prüfen wir je Anfrage |
| Rohteilfehler | Umgang und Mehrmenge regelt das Angebot |
| Rückweg | Versand ab Werk – Einzelheiten im Angebot |

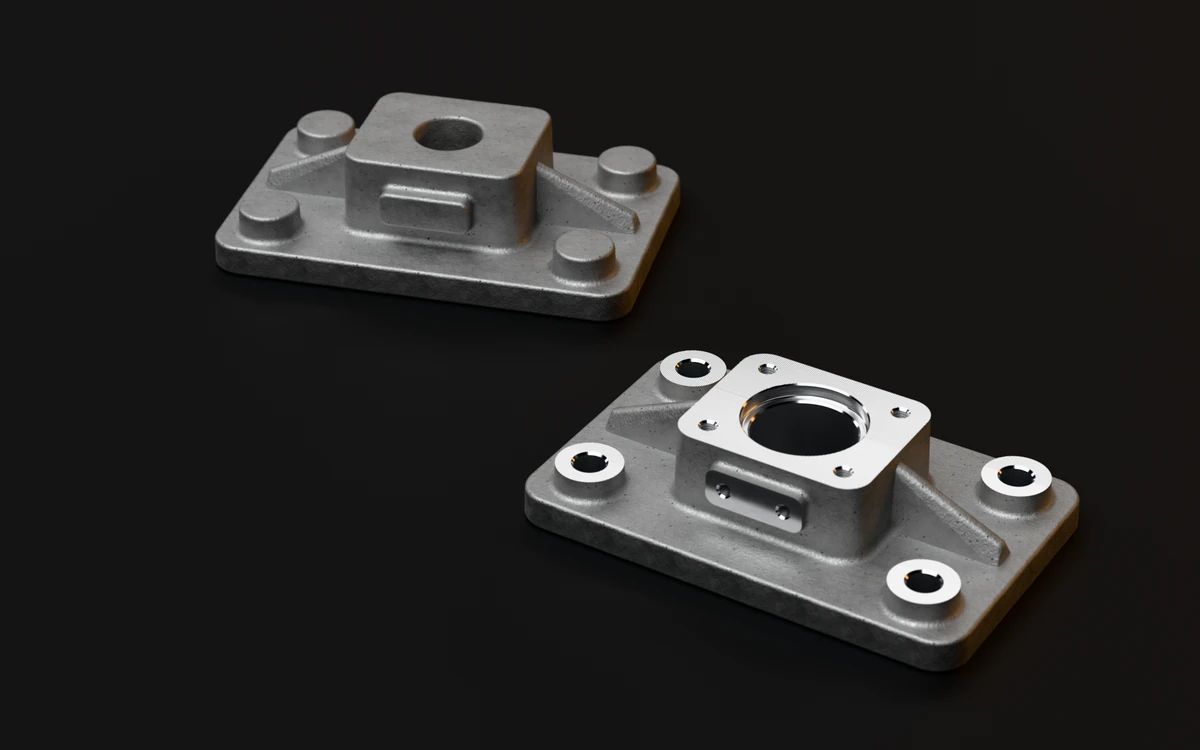

Links das Rohteil, rechts dasselbe Teil nach den Fräsarbeiten.
- Bearbeitungszugabe: roh orange, nach dem Fräsen abgetragen
- Auge plangefräst, gebohrt, mit Gewinde
- Stirnfläche plangefräst
- Anschraubfläche unten plangefräst
- Bezugsstellen A1, A2 und B1 am Rohteil
Fräsarbeiten an Ihren Teilen
In der Metallbearbeitung kommen viele Teile schon fast fertig an: als Gussteil aus der Gießerei, als Schweißbaugruppe, als Brennzuschnitt oder als Profil. Was dann noch fehlt, sind die Fräsarbeiten – eine plane Anschraubfläche, eine Nut, ein Bohrbild mit Gewinden. Um genau diese Arbeitsgänge geht es hier.
Bei einer Beistellung liefern Sie die Rohteile an, wir bearbeiten sie nach Ihrer Fertigteilzeichnung und schicken sie gekennzeichnet zurück. Ob und zu welchen Bedingungen wir Ihre Rohteile bearbeiten, klären wir je Anfrage. Denn jedes Rohteil bringt eigene Fragen mit: Reicht das Aufmaß? Woran wird es ausgerichtet? Und was geschieht, wenn ein Teil erst beim Fräsen einen Fehler zeigt?
Brauchen Sie dagegen komplette Teile einschließlich Material, wählen Sie im Anfrageformular den eigenen Betreff dafür – diese Seite behandelt nur, was an Teilen geschieht, die Sie beistellen.
Die Evotec GmbH, die diese Seite betreibt, schweißt, pulverbeschichtet und montiert im eigenen Werk in Arnsberg – bearbeitete Teile können dort auf Wunsch gleich weiterlaufen.
Erster Schritt
Der Beistell-Check
Welche Rohteile möchten Sie bearbeiten lassen? Tippen Sie die Art an: Der Check nennt, worauf es bei ihr ankommt, und führt danach Schritt für Schritt durch Aufmaß, Bezugsstellen, Mehrmenge und Anlieferung – bis zu einer Liste, die Sie in Ihre Anfrage übernehmen.
Ohne JavaScript bleibt die Auswahl ausgeblendet; die Seite des Checks zeigt dann drei fertig ausgewertete Rohteile.
Tippen Sie eine Rohteilart an.
Ihre Eingaben werden nicht übertragen und nicht gespeichert.
Welche Arbeitsgänge
Ein beigestelltes Teil bringt seine Form schon mit. Gefräst wird nur, wo die Fertigteilzeichnung es verlangt – und jeder Arbeitsgang braucht vom Rohteil etwas anderes.
Planfräsen
Aus der rauen Rohfläche wird eine ebene Anschraub-, Dicht- oder Bezugsfläche; dafür braucht die Fläche Aufmaß. Mehr unter Planfräsen an Rohteilen.
Nuten
Eine Nut sitzt nur dann richtig, wenn ihre Lage vom Bezug des Rohteils aus bemaßt ist und daneben genug Wand stehen bleibt.
Taschen
Wie dick der Boden unter einer Tasche wird, hängt an der Wanddicke des Rohteils und ihrer Toleranz, nicht nur an der Taschentiefe.
Bohren und Gewinde
In Gussaugen und neben Schweißnähten entscheidet die Lage am Rohteil, ob eine Bohrung mittig sitzt. Mehr unter Gewinde und Bohrungen an Rohteilen.
Senken
Eine Senkung braucht eine ebene, ausreichend große Auflage; auf einem rauen Auge wird die Stelle dafür vorher plan gesenkt.
Entgraten
Die gefrästen Kanten entgraten wir. Welchen Kantenzustand Sie erwarten, steht am besten auf der Fertigteilzeichnung.
Rohteile bearbeiten wir auf einem vertikalen 3-Achs-Bearbeitungszentrum (Mazak VCN510C-II); ob wir Ihre Rohteilart annehmen, klären wir je Anfrage. Lange Rohteile wie Strangpressprofile bearbeitet das 5-Achs-Stabbearbeitungszentrum bis 8 m in einer Aufspannung. Gravuren gehören derzeit nicht zu unseren Arbeitsgängen.
Wenn das Rohteil Fehler hat
Manche Fehler stecken im Inneren: Poren und Lunker im Guss liegen unter der Oberfläche und werden oft erst beim Fräsen oder Bohren angeschnitten. Andere zeigen sich beim Ausrichten – zu wenig Aufmaß, sodass auf der gefrästen Fläche eine rohe Stelle bleibt, oder ein verzogenes Schweißteil, das nicht mehr eben aufliegt.
Solche Teile lassen sich nicht immer retten. Wie wir mit Rohteilfehlern umgehen und welche Mehrmenge für Einrichten und Ausschuss sinnvoll ist, halten wir deshalb im Angebot fest – bevor das erste Teil gespannt wird.
Kommen Ihre Rohteile vom Schweißer, lohnt ein Blick auf unsere eigenen Schweiß- und Montagebaugruppen: Liegen Schweißen und Fräsen in einem Haus, liegen auch Verzug und Aufmaß in einer Hand.
Häufige Fragen
Ob und zu welchen Bedingungen wir Ihre Rohteile bearbeiten, klären wir je Anfrage. Schicken Sie dafür Fertigteil- und Rohteilzeichnung mit der Stückzahl; was wir sonst noch brauchen – Aufmaß, Bezugsstellen, Mehrmenge, Anlieferung –, stellt der Beistell-Check für Ihre Rohteilart zusammen.
Das halten wir vor Auftragsbeginn im Angebot fest. Poren, Lunker oder zu wenig Aufmaß zeigen sich oft erst beim Fräsen; wie wir mit solchen Teilen umgehen und welche Mehrmenge sinnvoll ist, steht deshalb im Angebot – so ist die Frage geklärt, bevor das erste Teil gespannt wird.
Die Fertigteilzeichnung mit allen Bearbeitungsangaben, die Rohteilzeichnung oder ein Rohteilmodell mit Aufmaß und Bezugsstellen, Werkstoff oder Charge und die Stückzahl samt Mehrmenge. Zur Lieferung gehört ein Lieferschein mit Zeichnungsnummer und Stückzahl. Die vollständige Liste für Ihre Rohteilart stellt der Beistell-Check zusammen.
Rohteile da, Zeichnungen zur Hand?
Schicken Sie Fertigteil- und Rohteilzeichnung, die Stückzahl und das Ergebnis des Beistell-Checks. Sie erhalten Rückfragen oder ein Angebot, das auch Mehrmenge und Rohteilfehler regelt.
